2018年01月03日

「振動温度計」作り

実は以前から「振動温度計」、つまり振動で何度か伝える温度計作りに挑戦しています。

限りなく電子工作&Arduinoのプログラミングのことを知らない中で作った1号機は、電源電圧のことをきちんと考えていなかったり、Arduinoからの出力で直接振動モーターを回したりで、動作不安定極まりなし(笑)。それらに気づかせてくれたという意味では、貴重な1号機でしたが。

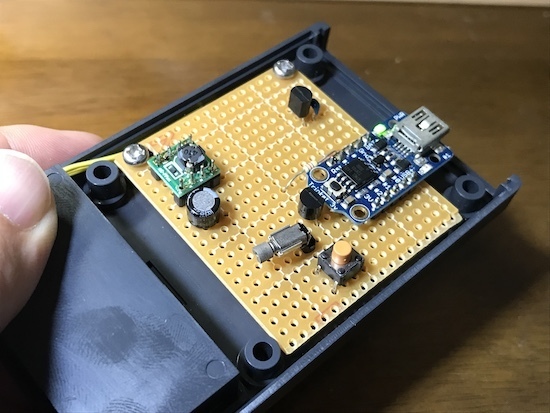

そして反省をもとに作ったのが、この2号機です。


主な使用部品は、以下の通り。

マイコンボード:Adafruit Trinket 3.3V版
温度センサ:LM61CIZ
振動モーターLA4-503AC2

ちなみこれ、目と耳両方不自由な人、いわゆる盲ろう者でも使える温度計があってもいいんじゃないか、それなら振動で伝えるようにすればいいんじゃないか&振動なら電子工作的にも音声とか出すより楽だし、というのがそのスタートでした。もちろん目だけの方(視覚障害者)でもいいですし、健常者の人でも使い道あるかもです。

基盤上のボタンを押すと、温度に応じた振動をします。
ルールは、十の位が長い振動、一の位が短い振動、マイナスの場合は、十の位より長い振動が最初にあるようにしています。
つまり23℃の場合は「ブーン ブーン ブンブンブン」です。

動作が安定したので、人に説明することができるようになったのですが、実際に使ってもらえるようにするには、以下を改善しないといけません。

  • ちゃんとしたケース、できればナイスなデザインなものにしたい。
  • ケースにちゃんとボタンをつけたい。
  • 電源スイッチがないものを作りたい。

とくに3つ目は、Arduinoのスリープ機能を使うことになると思うんですが、その方法がよくわからず苦戦中。ケースの問題も難しいですね。。

まだまだ苦戦は続きます。
